Was ist ein Lageplan?
Der Stromlaufplan zeigt den elektrischen Aufbau mit Schutzgeräten, Kabeln und Stromkreisen. Der Lageplan zeigt, wo sich die Anschlüsse befinden. Wer vor einer Steckdose steht, sollte ihre Kennzeichnung im Lageplan finden und damit im Stromlaufplan den zugehörigen Stromkreis, Leitungsschutzschalter und Fehlerstromschutzschalter ermitteln können.
Das funktioniert nur, wenn beide Pläne dieselben Kennzeichnungen verwenden. Die Steckdose A3 muss daher in beiden Plänen mit A3 markiert sein.
Welche Angaben gehören in einen Lageplan?
Der Lageplan zeigt alle Symbole aus dem Stromlaufplan, die einen Standort im Gebäude haben, jeweils mit derselben Kennzeichnung. Teile im Verteiler, etwa Leitungsschutzschalter, Fehlerstromschutzschalter und Hausautomationsmodule, müssen nicht eingezeichnet werden.
Zeichnen Sie für jedes Geschoss:
- den Hauptverteiler und gegebenenfalls Unterverteiler;
- Steckdosen, bei Mehrfachsteckdosen auch deren Anzahl;
- Lichtpunkte und Schalter;
- fest angeschlossene Geräte wie Kochfeld, Backofen, Boiler, Wärmepumpe oder Waschmaschine;
- Photovoltaikmodule, Wechselrichter, Ladestation oder Heimspeicher;
- die Namen der Räume und Geschosse.
Muss der Lageplan maßstabsgetreu sein?
Nein. Der Grundriss muss die Wirklichkeit nicht zentimetergenau abbilden. Eine grobe Einteilung reicht, solange die Räume und Geschosse eindeutig den tatsächlichen Gegebenheiten zugeordnet werden können. Die Anforderungen finden Sie im AREI-Leitfaden unter Pläne und Prüfung.
Ein vorhandener Bauplan ist hilfreich: Sie müssen die Raumaufteilung dann nicht selbst zeichnen, und der Prüfer kann die Räume leichter erkennen.
Schritt 1: Bereiten Sie den Grundriss vor
Wenn Sie einen Bauplan haben, importieren Sie ihn als PNG, JPG, PDF, DWG oder DXF und legen Sie den Maßstab fest. Ohne Bauplan können Sie eine einfache Raumaufteilung mit Wänden, Türen und Raumnamen zeichnen. Erstellen Sie einen Plan pro Geschoss und separate Pläne für Nebengebäude wie Garage oder Gartenhaus.
Schritt 2: Tragen Sie die Anschlusspunkte je Stromkreis ein
Arbeiten Sie Stromkreis für Stromkreis. Nehmen Sie Stromkreis A aus dem Stromlaufplan und tragen Sie alle zugehörigen Anschlusspunkte ein: A1, A2, A3. Danach fahren Sie mit Stromkreis B fort. So übersehen Sie weniger Punkte und sehen, ob ein Stromkreis durch mehrere Räume verläuft.
Wenn Sie nicht wissen, welche Anschlusspunkte zu welchem Stromkreis gehören, lassen Sie die Anlage fachgerecht prüfen.
Schritt 3: Prüfen Sie die Übereinstimmung mit dem Stromlaufplan
Prüfen Sie die Liste: Ist jeder Anschlusspunkt aus dem Stromlaufplan auch im Lageplan eingetragen und umgekehrt? Bei einer Prüfung werden häufig Punkte beanstandet, die nur in einem der beiden Pläne vorkommen.
In Condui befinden sich Stromlaufplan und Lageplan im selben Projekt. Condui hält beide Pläne synchron, sodass jeder Anschlusspunkt in beiden mit derselben Kennzeichnung erscheint. Sie können die Pläne beim Zeichnen auch nebeneinander anzeigen.

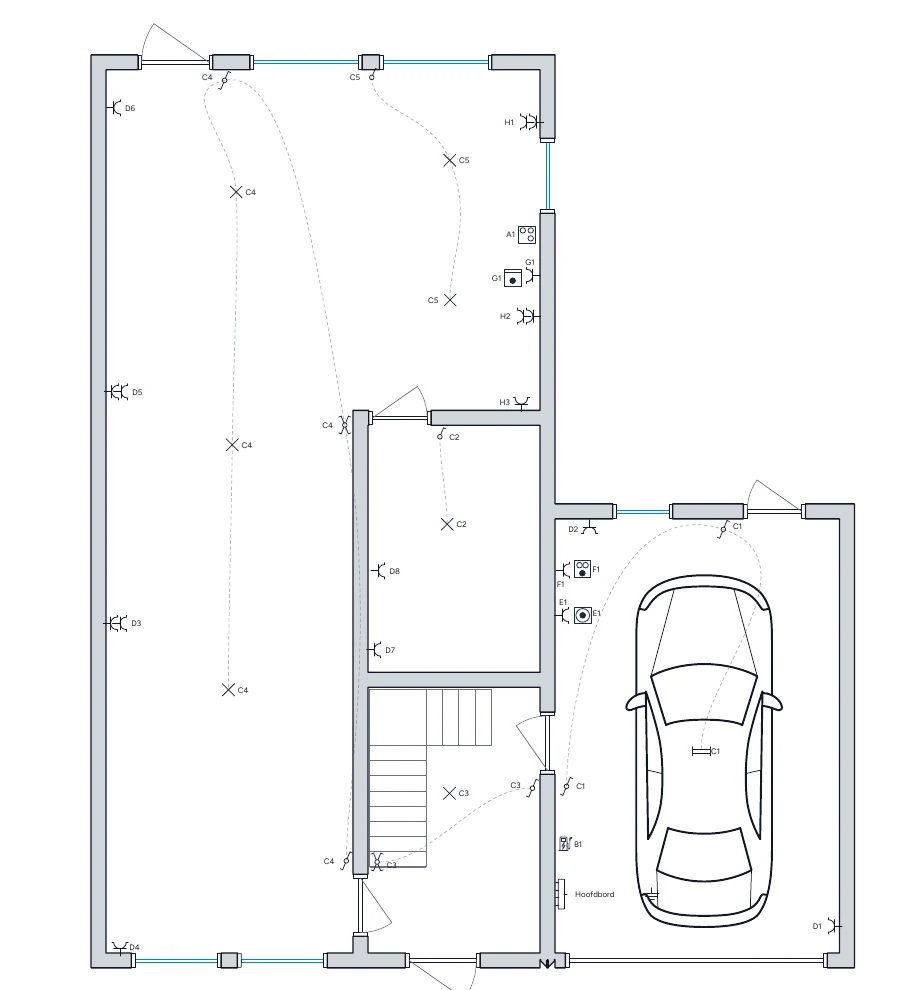

Beispiel für einen Lageplan
Laden Sie ein PDF-Beispiel herunter. Es enthält den Stromlaufplan, die Lagepläne der Geschosse und des Gartenhauses, die Verteileranordnung und eine Legende der Stromkreise. Das fiktive Beispielprojekt wurde mit Condui gezeichnet und exportiert.
Häufige Fehler im Lageplan
Diese Fehler führen häufig zu Beanstandungen:
- ein Anschlusspunkt erscheint im Lageplan, aber nicht im Stromlaufplan oder umgekehrt;
- die Kennzeichnungen unterscheiden sich zwischen den Plänen;
- eine Mehrfachsteckdose ist ohne Angabe ihrer Anzahl wie eine einzelne Steckdose dargestellt;
- ein Nebengebäude oder eine Außensteckdose fehlt;
- Räume oder Geschosse sind nicht beschriftet;
- der Lageplan wurde nach einem Umbau nicht aktualisiert.
Häufige Fragen
### Brauche ich für die Prüfung einen Lageplan?
Ja. Bei einer neuen Installation, einer wesentlichen Erweiterung oder Änderung und beim Verkauf einer Immobilie benötigt der Prüfer einen einpoligen Stromlaufplan und einen Lageplan.
### Was ist der Unterschied zwischen Lageplan und Situationsplan?
Es gibt keinen Unterschied. Beide Begriffe bezeichnen den Grundriss mit den Standorten der elektrischen Anschlusspunkte.
### Kann ich einen vorhandenen Bauplan verwenden?
Ja. Condui kann Pläne als PNG, JPG, PDF, DWG oder DXF importieren. Danach legen Sie den Maßstab fest und zeichnen mit den Werkzeugen von Condui weiter.
### Kann ich einen Lageplan kostenlos zeichnen?
Ja. Lokale Projekte in Condui sind kostenlos und unbegrenzt. Mit einem kostenlosen Konto erhalten Sie zusätzlich ein Cloud-Projekt mit den Premiumfunktionen, Vorlagen ausgenommen. Lesen Sie, was kostenlos enthalten ist.
