Anleitung: einpoliger Stromlaufplan

Einpoligen Stromlaufplan zeichnen: Schritt für Schritt

Auch ohne Elektriker können Sie einen einpoligen Stromlaufplan zeichnen, wenn Sie von der tatsächlichen Installation ausgehen und nicht nur einzelne Symbole aneinanderreihen. Diese Anleitung erklärt, welche Angaben in den Plan gehören, in welcher Reihenfolge Sie vorgehen und welche Fehler Prüfer häufig finden. In Condui beginnen Sie dort, wo es Ihnen passt: in der Verteileransicht vor dem Verteiler, im Stromlaufplan oder im Grundriss. Verteiler, Stromlaufplan und Lageplan bilden ein Projekt und bleiben immer synchron. Das ist kostenlos und läuft im Browser.

Was ist ein einpoliger Stromlaufplan?

Ein einpoliger Stromlaufplan stellt die elektrische Anlage so dar, dass jeder Stromkreis mit einer Linie gezeigt wird, unabhängig davon, wie viele Leiter das Kabel tatsächlich enthält. Er zeigt, wie die Anlage versorgt und geschützt wird: vom Netzanschluss über Fehlerstromschutzschalter und Leitungsschutzschalter bis zu Steckdosen, Lichtpunkten und fest angeschlossenen Geräten.

Der einpolige Stromlaufplan gehört zum Lageplan. Er zeigt den elektrischen Aufbau; der Lageplan zeigt, wo sich die Anschlüsse und Geräte im Gebäude befinden. Gleiche Kennzeichnungen wie A1, A2 und B1 verbinden beide Pläne.

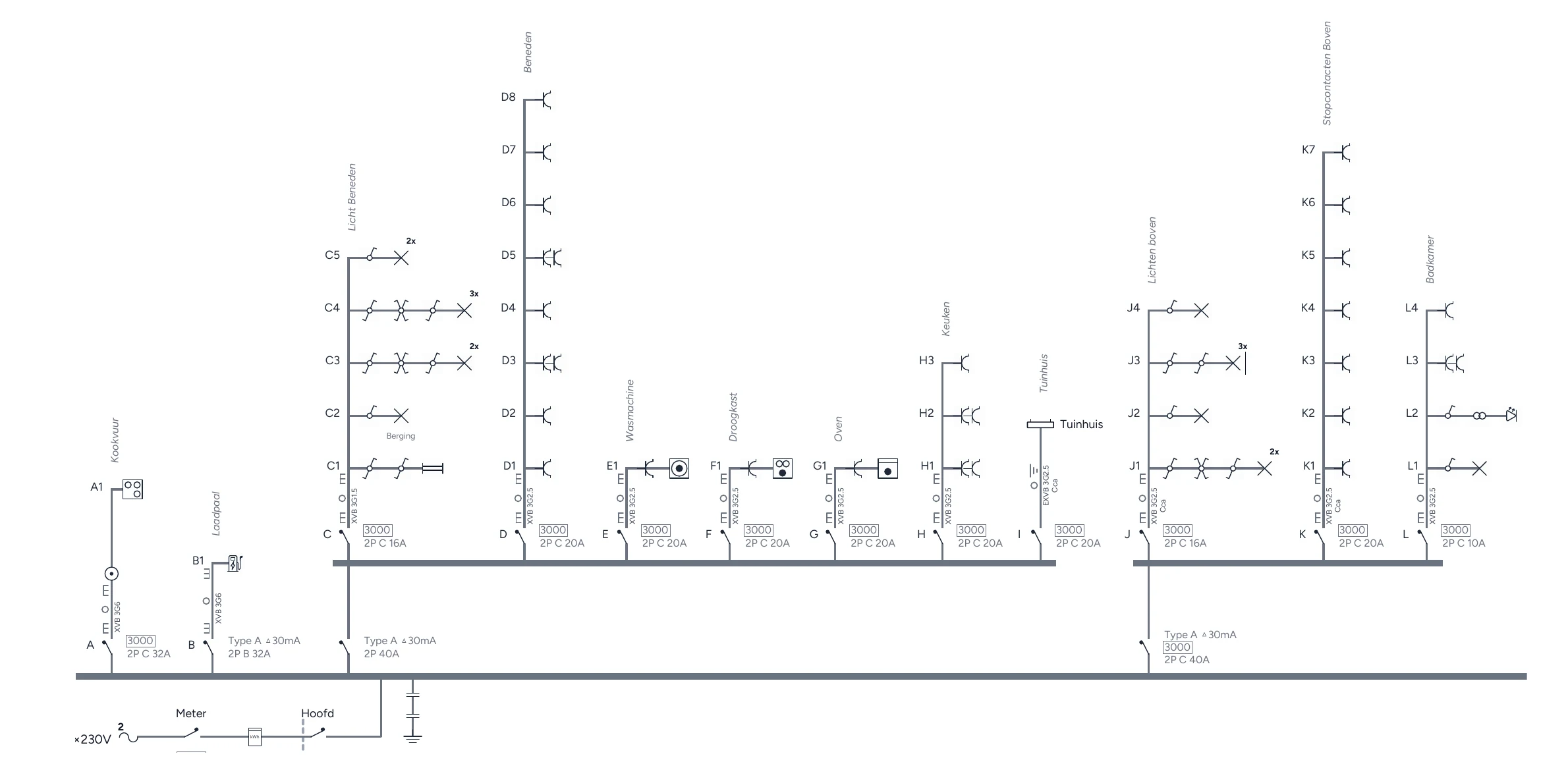

Einpoliger Stromlaufplan eines Beispielhauses in Condui: Hauptverteiler mit Stromkreisen A bis LEinpoliger Stromlaufplan eines Beispielhauses in Condui: Hauptverteiler mit Stromkreisen A bis L
Der Stromlaufplan aus dem Beispielprojekt zeigt jeden Stromkreis mit Schutz, Kabel und Anschlusspunkten.

Wann benötigen Sie einen einpoligen Stromlaufplan?

Für eine neue Wohngebäudeinstallation sowie bei einer wesentlichen Erweiterung oder Änderung müssen ein einpoliger Stromlaufplan und ein Lageplan erstellt werden (AREI 3.1.2.1). Die Anforderungen finden Sie im AREI-Leitfaden unter Pläne und Prüfung.

Sie benötigen die Pläne zum Beispiel für:

  • die Prüfung eines Neubaus oder einer renovierten Anlage;
  • den Verkauf einer Immobilie;
  • eine erneute Prüfung nach festgestellten Mängeln;
  • Ergänzungen wie Photovoltaik, eine Ladestation, einen Heimspeicher oder einen Unterverteiler;
  • die Nachdokumentation einer älteren Anlage.

Dürfen Sie den Stromlaufplan selbst zeichnen?

Ja. Der Plan muss nicht von einem Elektriker gezeichnet werden. Er muss vollständig und korrekt sein und der tatsächlichen Anlage entsprechen. Bei der Prüfung wird der Plan mit der Installation im Verteiler und im Gebäude verglichen.

Für eine bestehende Anlage brauchen Sie vor allem eine sorgfältige Bestandsaufnahme und etwas Geduld. Wenn Sie eine neue Anlage planen, müssen Sie außerdem die AREI-Anforderungen an Schutzgeräte, Kabelquerschnitte und Stromkreise kennen. Der AREI-Leitfaden erklärt auch, worauf Sie beim eigenständigen Zeichnen achten sollten.

Welche Angaben gehören in den Stromlaufplan?

Für jede Steckdose und jedes Gerät sollte nachvollziehbar sein, über welches Kabel und welche Schutzgeräte es versorgt wird. Notieren Sie mindestens die Angaben aus der Tabelle sowie die Adresse der Anlage. Die vollständigen Anforderungen finden Sie im AREI-Leitfaden unter Dokumentation und Prüfungsverantwortung.

BestandteilAngabeBeispiel
VersorgungSpannung und Anschluss230 V oder 400 V, Zähler
FehlerstromschutzschalterBemessungsdifferenzstrom, Nennstrom und TypHauptschalter 300 mA, zusätzlicher Schutz mit 30 mA
LeitungsschutzschalterNennstrom und Polzahl16 A oder 20 A, zweipolig
KabelTyp, Leiterzahl und QuerschnittXVB 3G2,5 oder VOB 2,5 mm² im Rohr
StromkreisKennbuchstabe oder BezeichnungStromkreis A, Stromkreis B
Anschlüsse und GeräteTyp und KennzeichnungSteckdose A1, Lichtpunkt B3, Kochfeld D1

Beispiel für einen einpoligen Stromlaufplan

Laden Sie ein PDF-Beispiel herunter. Es zeigt ein fiktives Haus mit Hauptverteiler und Gartenhaus, die Stromlaufpläne und Lagepläne der Geschosse, die Verteileranordnung und eine Legende der Stromkreise, wie Condui sie exportiert.

Schritt 1: Erfassen Sie den Verteiler

Beginnen Sie am Verteiler, nicht beim Grundriss. Fotografieren Sie jede Modulreihe. Die Fotos ersetzen den Stromlaufplan nicht, helfen Ihnen aber, Ihre Angaben beim Zeichnen zu überprüfen.

In Condui können Sie diese Bestandsaufnahme direkt in der Verteileransicht machen, auf einem Tablet oder Smartphone vor dem geöffneten Verteiler. Jedes Modul, das Sie übernehmen, ist bereits Teil Ihres Plans; der nächste Abschnitt zeigt, wie das geht.

Notieren Sie für jeden Leitungsschutzschalter, auf Papier oder direkt in Condui:

  • Kennbuchstaben oder Namen des Stromkreises;
  • Nennstrom des Schutzschalters;
  • den vorgeschalteten Fehlerstromschutzschalter (zum Beispiel 30 mA oder 300 mA);
  • Kabeltyp und Querschnitt der abgehenden Leitung;
  • die Steckdosen, Lichtpunkte und Geräte im Stromkreis.

Schneller arbeiten: Verteiler in Condui nachbilden

Die Verteileransicht in Condui ist für diese Bestandsaufnahme gemacht. Ziehen Sie Fehlerstrom- und Leitungsschutzschalter aus der Bibliothek in derselben Reihenfolge wie im Verteiler, mit derselben Breite in Teilungseinheiten. So entsteht eine visuelle Kopie des Verteilers, ohne dass Sie den Aufbau selbst in einen Plan übersetzen müssen.

Mit dem Werkzeug Neuverdrahtung ziehen Sie danach die Verbindungen so, wie sie im Verteiler verlaufen: vom Hauptfehlerstromschutzschalter zu den weiteren Fehlerstromschutzschaltern und von dort zu den Leitungsschutzschaltern. Condui erstellt daraus den Stromlaufplan und vergibt den Stromkreisen automatisch Buchstaben in der Reihenfolge des Verteilers. Am Computer ergänzen Sie danach Kabel und Anschlusspunkte. Die Schritte stehen in der Anleitung Verteiler neu verdrahten.

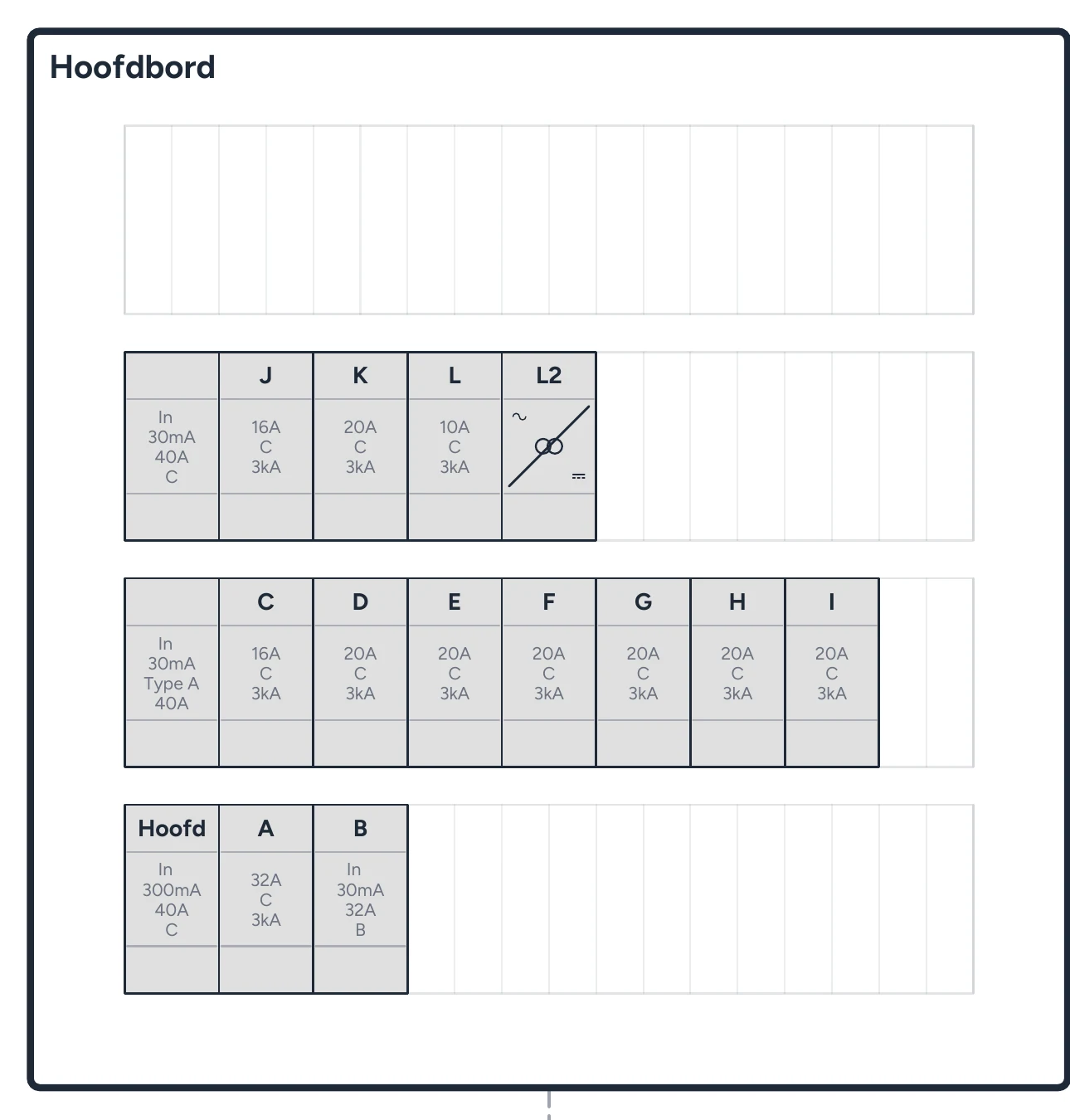

Verteileransicht des Hauptverteilers in Condui mit Fehlerstrom- und LeitungsschutzschalternVerteileransicht des Hauptverteilers in Condui mit Fehlerstrom- und Leitungsschutzschaltern
In der Verteileransicht bilden Sie den Verteiler nach. Daraus entsteht der Stromlaufplan.

Schritt 2: Zeichnen Sie den Aufbau von links nach rechts

Zeichnen Sie zuerst den vollständigen Aufbau mit allen Schutzgeräten. Ergänzen Sie danach die Kabel und Anschlusspunkte für jeden Stromkreis. So müssen Sie später weniger umbauen. Wenn Sie in der Verteileransicht begonnen haben, steht dieser Aufbau bereits und Sie prüfen ihn nur noch.

Lesen Sie den Stromlaufplan wie eine Kette und gehen Sie in dieser Reihenfolge vor:

  • Netzanschluss oder Zähler;
  • Hauptfehlerstromschutzschalter;
  • Hauptverteiler und gegebenenfalls Unterverteiler;
  • weitere Fehlerstromschutzschalter;
  • Leitungsschutzschalter für die einzelnen Stromkreise;
  • Kabel;
  • Steckdosen, Lichtpunkte und fest angeschlossene Geräte.

Schritt 3: Ergänzen Sie Kabel, Anschlusspunkte und Kennzeichnungen

Geben Sie jedem Stromkreis einen Buchstaben und nummerieren Sie seine Anschlusspunkte, zum Beispiel A1, A2 und A3 für Stromkreis A. Verwenden Sie eine einfache, durchgängige Nummerierung. Unklare Kennzeichnungen erschweren Prüfern und späteren Elektrikern das Lesen.

Condui übernimmt diese Nummerierung. Auto-Label vergibt jedem Stromkreis einen Buchstaben nach seiner Position im Verteiler, und die Anschlusspunkte übernehmen diesen Buchstaben. Benennen Sie einen Stromkreis um, ändern sich die Kennzeichnungen der Punkte mit.

Notieren Sie bei jedem fest angeschlossenen Gerät, etwa Kochfeld, Backofen, Boiler oder Wärmepumpe, zu welchem Stromkreis es gehört. Photovoltaik, Ladestation und Heimspeicher gehören in denselben Plan und nicht in eine separate Anlage. Sehen Sie sich die Zeichenbeispiele für einen Stromlaufplan mit Heimbatterie, Notstrom oder Inselversorgung an. Den belgischen Installationskontext finden Sie unter Photovoltaik, Ladestation und Batterie.

Schritt 4: Verknüpfen Sie den Lageplan

Übertragen Sie jeden Anschlusspunkt mit derselben Kennzeichnung aus dem Stromlaufplan in den Lageplan. Schutzgeräte und andere Bauteile im Verteiler gehören nicht in den Lageplan. Der Grundriss muss nicht maßstabsgetreu sein, solange Räume und Geschosse eindeutig erkennbar sind.

Condui hält Stromlaufplan und Lageplan in einem Projekt synchron. Fügen Sie im Stromlaufplan einen Anschlusspunkt hinzu, erscheint er sofort im aktiven Geschoss des Lageplans, mit derselben Kennzeichnung. Sie ziehen ihn nur noch an die richtige Stelle. Sie können auch einen vorhandenen Grundriss als PNG, JPG, PDF, DWG oder DXF importieren und darin weiterzeichnen.

Lageplan des Erdgeschosses eines Beispielhauses mit elektrischen AnschlusspunktenLageplan des Erdgeschosses eines Beispielhauses mit elektrischen Anschlusspunkten
Der Lageplan verwendet dieselben Kennzeichnungen wie der Stromlaufplan.

Schritt 5: Prüfen und exportieren

Prüfen Sie den Plan vor dem Druck: Passt jeder Schutzschalter zum Kabelquerschnitt? Ist jeder Anschlusspunkt einem Stromkreis zugeordnet? Stimmen die Kennzeichnungen in beiden Plänen überein?

Condui weist beim Zeichnen auf AREI-Prüfpunkte hin, etwa auf eine ungewöhnliche Kombination aus Schutzschalter und Kabelquerschnitt oder auf fehlende Anlagendaten. Die Hinweise zeigen, was Sie überprüfen sollten; Änderungen nimmt Condui nicht automatisch vor. Mehr dazu erfahren Sie unter AREI-Prüfungen.

Wenn die Angaben stimmen, exportieren Sie Stromlaufplan und Lageplan als PDF für die Prüfung.

Aus demselben Projekt exportieren Sie auch die Verteilerbeschriftung und eine Materialliste als CSV. Ändert sich später etwas, passen Sie ein Projekt an statt drei getrennte Dokumente.

Häufige Fehler im Stromlaufplan

Wenn bei einer Prüfung Mängel festgestellt wurden, erklärt der AREI-Leitfaden, was nach einer Ablehnung zu tun ist.

Prüfer finden häufig:

  • einen 20-A-Schutzschalter an einem Kabel mit 1,5 mm² Querschnitt;
  • mehr Steckdosen an einem Stromkreis als zulässig;
  • einen gemischten Stromkreis mit Steckdosen und Lichtpunkten an 1,5 mm² statt 2,5 mm²;
  • einen Anschlusspunkt, der nur in einem der beiden Pläne eingezeichnet ist;
  • einen fehlenden Stromkreisbuchstaben oder Kabelquerschnitt;
  • einen Unterverteiler ohne klar dargestellte Versorgung;
  • einen Fehlerstromschutzschalter ohne Typ- oder Empfindlichkeitsangabe;
  • einen veralteten Plan nach einem Umbau.

Von Hand, mit Zeichenprogramm oder mit Condui?

Ein handgezeichneter Plan kann grundsätzlich genügen. Er lässt sich jedoch schwerer ändern, und Angaben werden leicht falsch übertragen. Allgemeine Zeichenprogramme wie draw.io oder CAD-Software funktionieren ebenfalls, überlassen Ihnen aber die Suche nach AREI-Symbolen und die Prüfung des Plans.

Condui ist auf einpolige Stromlaufpläne für belgische Anlagen ausgerichtet. Sie beginnen in der Verteileransicht, im Stromlaufplan oder im Lageplan, und die anderen Ansichten ziehen mit. Sie zeichnen mit AREI-Symbolen und erhalten während der Arbeit Hinweise. Lokale Projekte sind kostenlos und unbegrenzt. Lesen Sie, welche Funktionen kostenlos sind, oder vergleichen Sie Software für einpolige Stromlaufpläne.

Häufig gestellte Fragen

Kann ich kostenlos einen einpoligen Stromlaufplan zeichnen?
Ja. In Condui können Sie unbegrenzt viele lokale Projekte auf Ihrem Gerät zeichnen und AREI-Prüfungen nutzen. Mit einem kostenlosen Konto erhalten Sie zusätzlich ein Cloud-Projekt mit den Premiumfunktionen, Vorlagen ausgenommen. Lokal exportierte PDFs enthalten ein Wasserzeichen. Auf der Preisseite erfahren Sie, wann sich ein kostenpflichtiger Tarif lohnt.
Wie lange dauert es, einen Stromlaufplan zu zeichnen?
Das hängt von der Anlage ab. Bei einem gewöhnlichen Wohnhaus mit einem Verteiler nimmt die Bestandsaufnahme meist am meisten Zeit in Anspruch. In Condui erledigen Sie sie direkt in der Verteileransicht, ohne alles nachträglich abzutippen. Das Zeichnen geht schneller, wenn Sie der Reihenfolge dieser Anleitung folgen und zuerst den vollständigen Aufbau erfassen.
Was ist der Unterschied zwischen Stromlaufplan und Lageplan?
Der einpolige Stromlaufplan zeigt den elektrischen Aufbau mit Schutzgeräten, Kabeln und Stromkreisen. Der Lageplan zeigt im Grundriss, wo sich Steckdosen, Lichtpunkte, Schalter und Geräte befinden. Beide Pläne verwenden dieselben Kennzeichnungen.
Kann ich ein bestehendes Trikker-Projekt übernehmen?
Ja. Mit einem kostenlosen Konto können Sie eine .trik-Datei importieren und Ihr bestehendes Projekt in Condui übernehmen. Lesen Sie auch den Vergleich mit Trikker.
Garantiert Condui, dass meine Anlage die Prüfung besteht?
Nein. Condui vergleicht den Plan automatisch mit AREI-Regeln und weist auf mögliche Fehler hin. Bei der Prüfung wird auch die physische Anlage beurteilt, die Condui nicht überprüfen kann.
